뉴모닝(SA) 배터리 용량 40A → 60A 업그레이드 DIY
뉴모닝(SA) 배터리 교체
안녕하세요 쫑구리입니다. 오늘은 2011년식(2010출고) 모닝의 배터리를 교체하려고 합니다.
넉두리
가능하면 차에 많은 투자는 안하려고 했는데, 밤늦게 차량의 보험을 가입하다 주행거리 확인을 위해
실내등을 켜고 주행거리를 확인하고선. 안끄고 내렸다... 결국방전 ....
필수 공구 : 톱, 롱노우즈, 배터리교체 공구(대여), 장갑
필수 부품 : 배터리, 배터리트레이, + - 터미널, 너트(8mm??)
※ 너트는 사이즈 확인하고 업데이트 할게요 (23.10.18 기준)

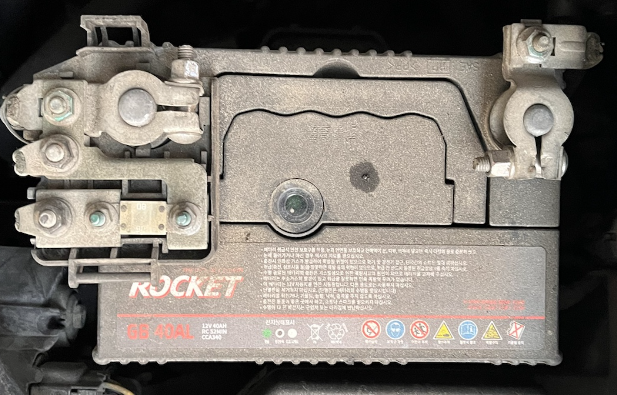

1. 기존 차량의 배터리 확인
국산차의 경우 본넷을 열면 정면 기준 우측에 배터리가 위치하고 있다.
뉴모닝의 경우 40AL 제품이다. (혹시라도 확인이 어려우면 인터넷검색하자)
여기서 40A은 배터리의 용량을 말하고 L은 +단자가 좌측에 있다는 것을 말한다.
2. 배터리 선택과 구매
차에서 배터리를 확인했다면, 배터리를 기존과 동일한 용량으로 사용할것인지
아니면 용량을 업그레이드 할것인지를 정해야한다. (배터리는 60AL로 선정!!!)
배터리의 구매는 오프라인, 온라인이 있는데 저렴하게 하기위해서는 오픈마켓 구매를 추천 !!
(가능하면 가격 비교를 통해서 폐배터리 반납, 공구 대여 조건으로 구매하자.)

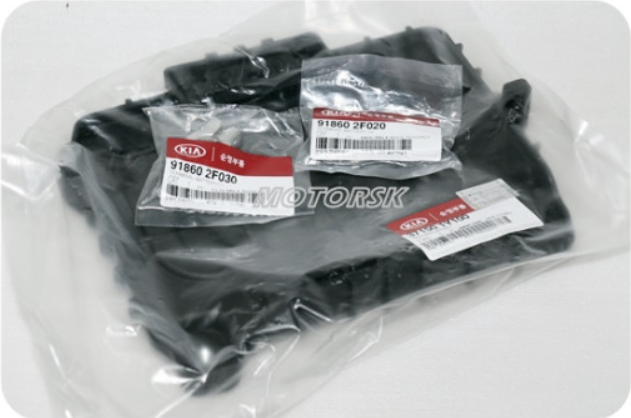

3. 배터리 업그레이드 추가 부품
뉴모닝의 배터리 용량을 업그레이드 하기 위해서는 꼭 필요한 부품이 3가지가 있습니다.
배터리 트레이 371501Y100
+ 터미널 918602F020
- 터미널 918602F030
모비스 기아부품대리점 방문 또는 인터넷구매하시면 됩니다. (인터넷 구매를 추천)
4. 배터리 교체
주문한 배터리와, 교체 부품이 도착하면, 작업을 시작 할 수 있습니다.
1) 자동차의 본넷을 열고 - 마이너스 단자의를 먼저 분리하고, + 플러스 단자를 분리합니다.
※ 자동차 차체에는 -접지가 되어 있기에 +플러스 단자를 먼저 분리하면 스파크가 튀며 전자 장치에 손상을 줄수 있습니다.

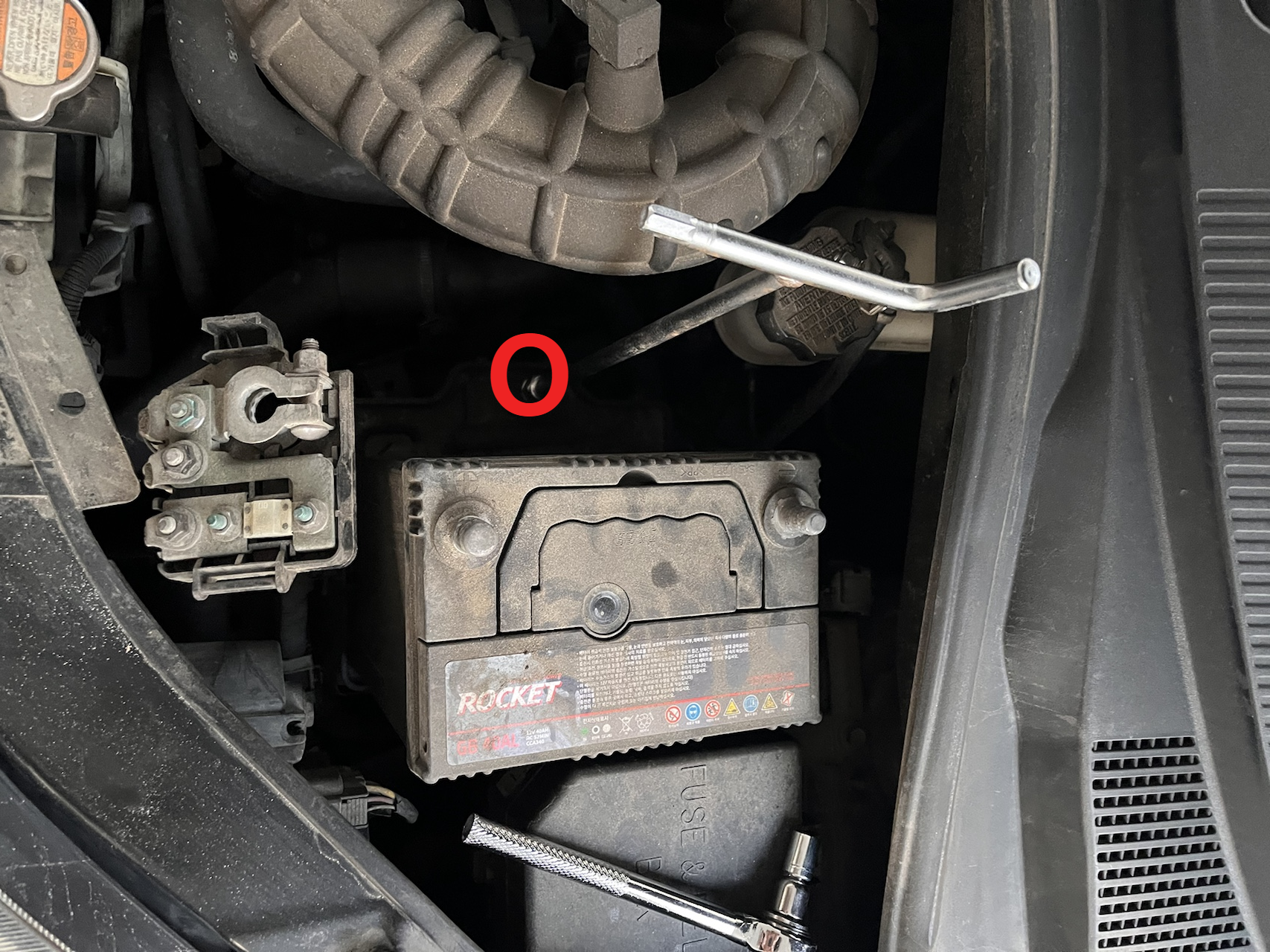

2) 배터리 트레이 나서 분리
화면에는 어두워서 잘안보이나 표시한 부분에 나사가 있습니다.
3) 배터리 트레이를 차체에 고정하고 있는 나사 3개도 풀어준다.
빨간색은 나사, 주황색은 케이블 고정단자 --고정단자는 롱노우즈를 사용하면 쉽다.
배터리 용량을 업그레이드 할때 배터리 트레이를 교체하는 이유는 기존의 트레이는 40A에 맞는 크기라 교체하지 않으면
60A 배터를 장착하기 불가능하다.
기존 배터리와 신규 배터리의 크기차이 어마 어마 하다 ㅎㅎ
4) 신규 배터리 트레이 설치

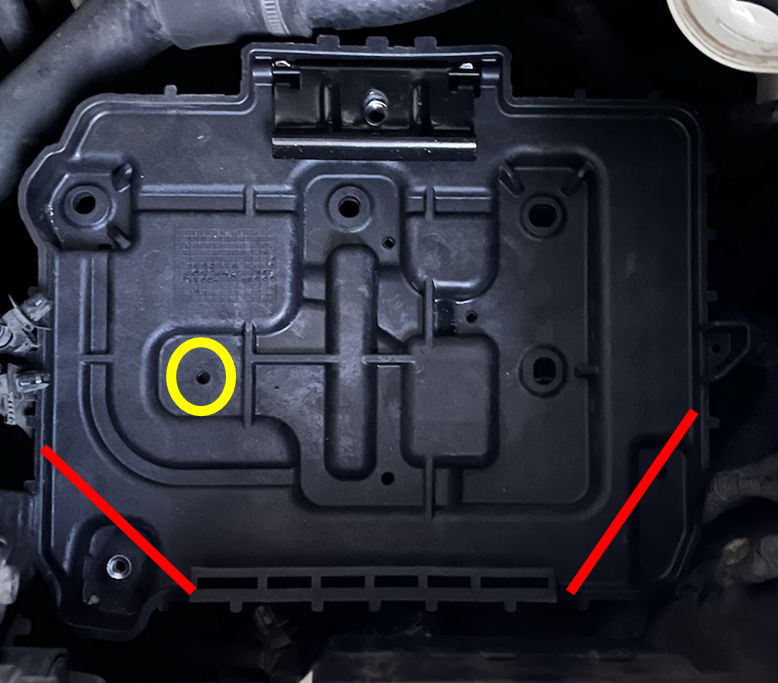

아래 사진처럼 60A 배터리 트레이는 공간을 어느정도 나오는데 나사 홀 위치가 안맞아서 조립이 안된다.
가공 필요 !!! 가공 사진은 못찍어서 가공 부위만 표시할게요
트레이의 하단에 선 위치를 톱으로 잘라 준다 (톱으로 쉽게 잘립니다.)
그리고 노란색 원에 홀에 기존의 분리한 나사를 사용해서 조립합니다.
다른 분들은 나사 2개까지 하시는데 저는 자리를 잘못잡아서 한 Point만 조였습니다.
설치한지 5개월 됐는데 주행중 문제된건 없네요 ^^
5) 배터리 터미널 교체
40A와 60A 배터리는 단자 크기가 달라 교체를 해줘야 합니다.
여기서 중요한 Point +단자는 너트를 재사용 가능한데 -단자는 크기가 커집니다.
선택 1. - 터미널을 힘으로 분해서 기존 제품과 신규제품을 합친다.
선택 2. - 터미널에 맞는 너트를 구매하고, 기존 선에서 채결 부위을 홀 크기를 키워준다. (저는 이 방법 선택)
6) 나머지는 분해의 역순 조립 !!!
짜란 교체 완료 드이어 !!! 필요한 공구를 정확히 몰라서 작업에 2일이 소요 되었다.
정확한 정보만 있다면. 1~2시간이면 작업이 완료 할수 있을것 같다. 그래서 이렇게 내가 공유 ^^
차종이 오래되서 이제 튜닝하는 사람이 있을지 모르겠는데 그래도 같이 공유해요
제 블로그는 일기처럼 내용을 공유하다보니 반말도 말도 안되는 말도 적혀 있을 수 있습니다. 양해하고 봐주세요
